Séance3

Présentation du travail des groupes :

Méca : Dessin des flûtes (2 types) et de leur positionnement

CATIA : Premier séance d'initiation (Jason)

Elec : Choix des alims sur Internet

Arduino : Téléchargement de librairies MIDI et Compréhension du fonctionnement d'un registre à décallage

Objectifs de la séance :

1) Réaliser le dessin des flûtes sur des logiciels adaptés en réflechissant à l'usinage

2) Programmer une commande Arduino à envoyer au registre à décallage pour ouvrir successivement deux électrovannes

3) Rechercher un code permettant, à partir d'un fichier midi, d'obtenir un flux midi et alors une commande binaire note par note.

Au cours de la séance :

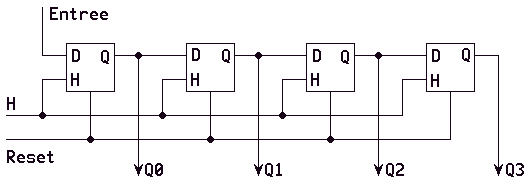

Présentation d'un registre à décalage :

Dans notre cas on utilise le composant HEF4015BP

Idée du code :

- Initialisation (tout à 0, t le quantum de temps ,k dépend du tempo)

- Boucle (Valeur de A(n) de la commande, front montant de l'horloge, Valeur de A(n-1), front montant, ..., valeur A(0), front montant, delay(k*t s))

Commande électrovannes :


Pour la prochaine fois :

Terminer la réalisation des deux maquettes de flûtes

Programmer un code permettant de faire fonctionner la plaquette Arduino à partir d'un clavier midi.

Le 6 Novembre 2015
